Cuplarea rotativă este o componentă crucială în diferite aplicații industriale, permițând transferul de fluide, gaze sau semnale electrice între piese staționare și rotative. În calitate de furnizor de cuplaj rotativ de renume, sunt adesea întrebat despre principiul din spatele acestor dispozitive. În această postare pe blog, voi aprofunda principiul de lucru al cuplării rotative, al diferitelor sale tipuri și al aplicațiilor sale în diferite industrii.
Principiul de bază al cuplajului rotativ
La miezul său, un cuplaj rotativ, cunoscut și sub denumirea de articulație rotativă sau pivotare, este conceput pentru a permite transferul continuu al mediului, în timp ce o parte se rotește în raport cu alta. Principiul fundamental implică crearea unui pasaj sigilat care poate găzdui mișcarea componentei rotative fără scurgeri. Acest lucru se realizează printr -o combinație de proiectare mecanică, tehnologii de etanșare și, uneori, utilizarea materialelor specializate.
Componentele cheie ale unui cuplaj rotativ includ de obicei o carcasă staționară, un arbore rotativ și un mecanism de etanșare. Carcasa staționară este conectată la partea care nu rotește a sistemului, cum ar fi o conductă sau un cadru de mașină. Arborele rotativ este atașat la elementul rotativ, precum un tambur, un fus sau un braț robotizat. Mecanismul de etanșare este responsabil de prevenirea scurgerii mediului transferat, indiferent dacă este vorba de ulei hidraulic, apă, aer sau curent electric.
Mecanisme de etanșare în cuplajele rotative
Mecanismul de etanșare este unul dintre cele mai critice aspecte ale unui cuplaj rotativ. Există mai multe tipuri de metode de etanșare utilizate, fiecare având propriile avantaje și dezavantaje.
Garnituri mecanice
Garniturile mecanice sunt utilizate pe scară largă în cuplajele rotative. Ele constau din două suprafețe plate (fețe de etanșare) care sunt presate împreună pentru a crea un sigiliu. O față de etanșare este atașată la carcasa staționară, iar cealaltă este atașată de arborele rotativ. Fețele de etanșare sunt de obicei confecționate din materiale dure, cum ar fi ceramică, carbon sau carbură de siliciu, care pot rezista la presiuni și uzură ridicate. Presiunea dintre fețele de etanșare este menținută prin arcuri sau alte mijloace, asigurând o etanșare strânsă chiar și în condiții de funcționare variate.
Garnituri de buze
Garniturile de buze sunt un alt tip comun de mecanism de etanșare. Sunt confecționate din materiale elastomerice, cum ar fi cauciuc sau poliuretan. Un sigiliu de buze are o buză flexibilă care apasă pe arborele rotativ, creând un sigiliu. Garniturile de buze sunt relativ ieftine și ușor de instalat, dar este posibil să nu fie potrivite pentru aplicații de înaltă presiune sau cu viteză mare. Sunt adesea utilizate în aplicații în care cerințele de presiune și viteză sunt relativ scăzute, cum ar fi în unele sisteme pneumatice.
O - inele
O - Inelele sunt garnituri circulare din materiale elastomerice. Sunt așezate în caneluri în jurul arborelui rotativ sau în carcasa staționară pentru a crea un sigiliu. O - Inelele sunt simple, fiabile și eficiente din punct de vedere al costurilor. Acestea pot fi utilizate într -o gamă largă de aplicații, de la sisteme de apă cu presiune joasă până la sisteme hidraulice cu presiune înaltă. Cu toate acestea, acestea pot necesita un lubrifiere corespunzătoare pentru a preveni uzura și scurgerea.
Tipuri de cuplaje rotative
Există mai multe tipuri de cuplaje rotative, fiecare conceput pentru aplicații specifice și cerințe de transfer media.
Cuplaje rotative cu fluide

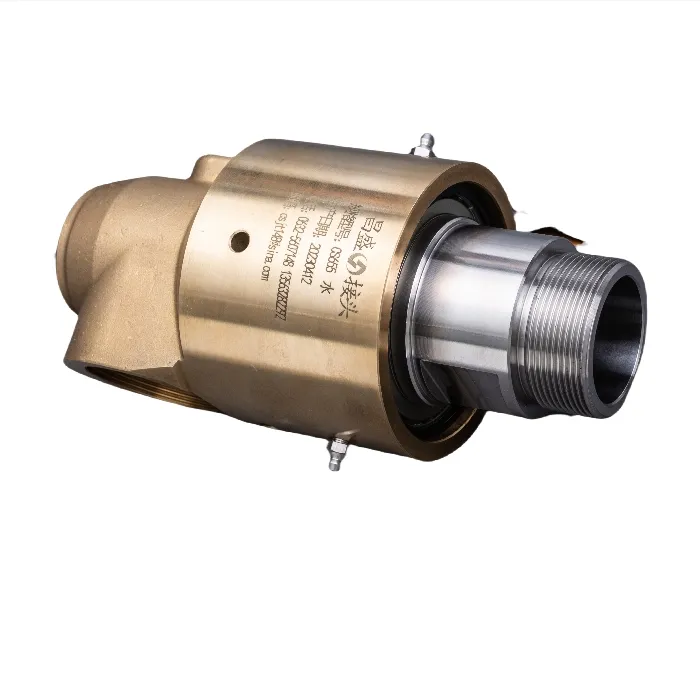

Cuplurile rotative de fluid sunt utilizate pentru a transfera lichide precum ulei hidraulic, apă sau lichid de răcire între piese staționare și rotative. Sunt utilizate în mod obișnuit în sisteme hidraulice, mașini -unelte și aplicații auto. De exemplu, într -o presă hidraulică, se folosește un cuplaj rotativ cu fluid pentru a transfera uleiul hidraulic de la pompa hidraulică staționară la memoria rotativă.articulație rotativă esențialăeste un tip de cuplaj rotativ cu lichid care este potrivit pentru aplicații de înaltă temperatură și de înaltă presiune.
Cuplaje rotative pneumatice
Cuplajele rotative pneumatice sunt utilizate pentru a transfera aerul comprimat sau alte gaze între piese staționare și rotative. Sunt utilizate pe scară largă în sisteme pneumatice, cum ar fi în brațe robotice, sisteme transportoare și mașini de ambalare. Cuplurile rotative pneumatice trebuie să aibă proprietăți bune de etanșare pentru a preveni scurgerea de aer, ceea ce poate afecta performanța sistemului pneumatic.
Cuplaje rotative electrice
Cuplurile rotative electrice, cunoscute și sub denumirea de inele de alunecare rotativă, sunt utilizate pentru a transfera semnale electrice sau puterea între piese staționare și rotative. Sunt utilizate în mod obișnuit în aplicații precum turbine eoliene, camere CCTV și roboți industriali.Inel de alunecare a conectorului rotativeste un exemplu de cuplare rotativă electrică care poate asigura o conexiune electrică fiabilă în sistemele rotative.
Articulații rotative hidraulice rotative
Îmbinările rotative hidraulice rotative sunt un tip special de cuplare rotativă a fluidului conceput special pentru sistemele hidraulice. Acestea pot gestiona ulei hidraulic de înaltă presiune și sunt adesea utilizate în aplicații de serviciu grele, cum ar fi echipamente de construcții, utilaje miniere și platforme offshore.articulație rotativă hidraulicăeste o articulație rotativă hidraulică hidraulică de înaltă calitate, care oferă performanțe și durabilitate excelente.
Aplicații ale cuplajelor rotative
Cuplurile rotative sunt utilizate într -o gamă largă de industrii și aplicații.
Industria producției
În industria producției, cuplajele rotative sunt utilizate în mașini -unelte, cum ar fi strunguri, mașini de frezare și mașini de măcinare. Sunt utilizate pentru a transfera lichid de răcire, lubrifiant sau hidraulic la uneltele de tăiere rotativă sau fusurile. Acest lucru asigură răcirea și lubrifierea corespunzătoare, ceea ce poate îmbunătăți calitatea procesului de prelucrare și poate prelungi durata de viață a instrumentelor de tăiere.
Industria auto
În industria auto, cuplajele rotative sunt utilizate în diferite aplicații, cum ar fi sisteme de servodirecție, sisteme de transmisie și sisteme de răcire a motorului. De exemplu, într -un sistem de servodirecție, este utilizat un cuplaj rotativ pentru a transfera lichidul hidraulic de la pompa de servodirecție la angrenajul de direcție, permițând o direcție netedă și ușoară.
Industria aerospațială
În industria aerospațială, cuplajele rotative sunt utilizate în motoarele aeronavelor, sistemele de viteze de aterizare și sistemele de control al zborului. Acestea trebuie să fie extrem de fiabile și capabile să reziste la condiții de operare extreme, cum ar fi temperaturi ridicate, presiuni ridicate și vibrații.
Industria energiei regenerabile
În industria energiei regenerabile, cuplajele rotative sunt utilizate în turbine eoliene și sisteme de urmărire solară. În turbinele eoliene, cuplajele rotative sunt utilizate pentru a transfera energia electrică de la generatorul rotativ la conexiunea grilei staționare. În sistemele de urmărire solară, acestea sunt folosite pentru a transfera puterea hidraulică sau pneumatică în panourile solare rotative, permițându -le să urmărească mișcarea soarelui.
Concluzie
Cuplurile rotative joacă un rol vital în multe aplicații industriale, permițând transferul eficient și fiabil de fluide, gaze sau semnale electrice între piese staționare și rotative. Înțelegerea principiului cuplării rotative, a diferitelor sale tipuri și a aplicațiilor sale este esențială pentru selectarea cuplajului rotativ drept pentru o aplicație specifică.
În calitate de furnizor de cuplaj rotativ, oferim o gamă largă de cuplaje rotative de înaltă calitate pentru a răspunde nevoilor diverse ale clienților noștri. Indiferent dacă aveți nevoie de un cuplaj rotativ fluid pentru un sistem hidraulic, un cuplaj rotativ pneumatic pentru un braț robotizat sau un cuplaj rotativ electric pentru o turbină eoliană, avem expertiza și produsele pentru a vă oferi cea mai bună soluție.
Dacă sunteți interesat să achiziționați cuplaje rotative sau să aveți întrebări cu privire la produsele noastre, vă rugăm să nu ezitați să ne contactați pentru discuții suplimentare. Ne -am angajat să vă oferim un serviciu excelent pentru clienți și produse de înaltă calitate.
Referințe
- „Îmbrăcăminte rotativă: principii, design și aplicații” de John Doe
- „Manual de tehnologie de etanșare a fluidelor” de Jane Smith
- "Inele electrice de alunecare: design și performanță" de Tom Brown
